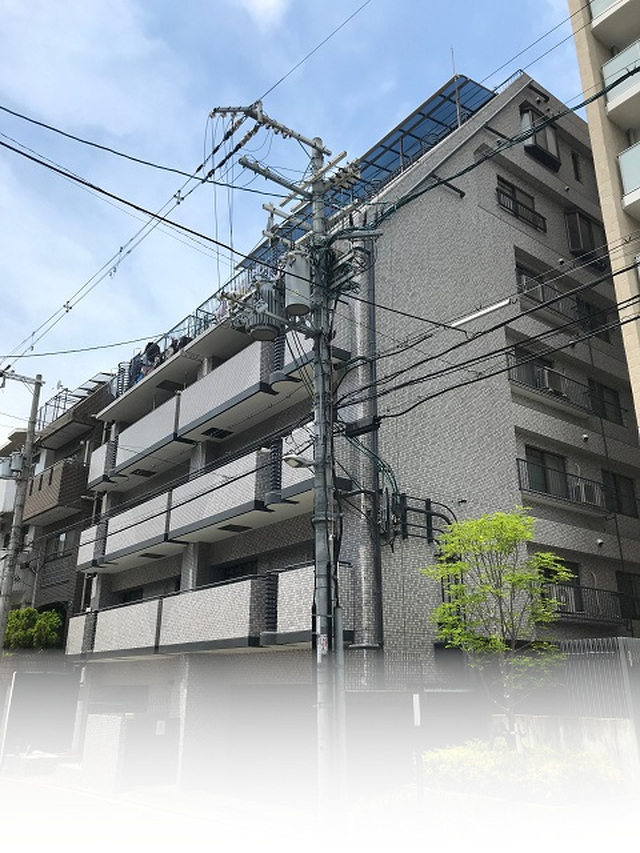

大阪市天王寺区 マンション(1987年竣工)

ギヤレス式PMモーター採用により省エネ化+効率UP、さらに管制運転装置も追加しました。

◆2021年4月施工完了

(乗用 積載450kg 定員6名 速度60m/min 7停止)

IMG_3847a

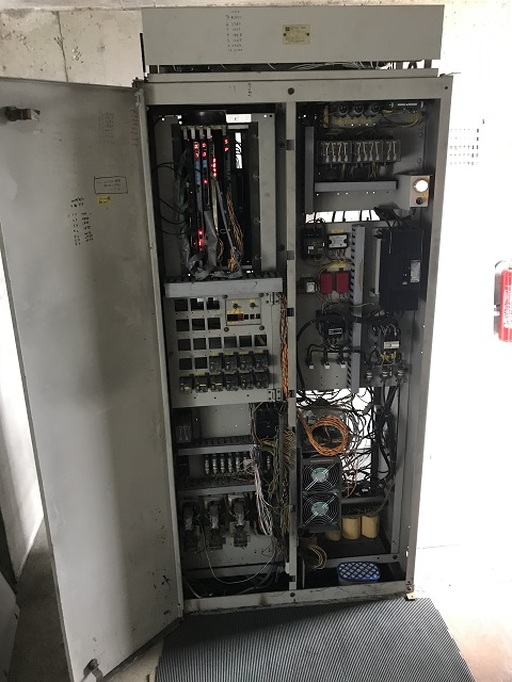

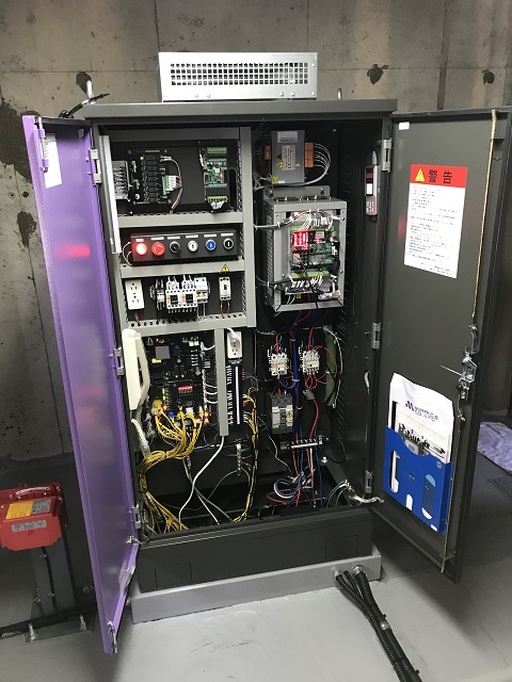

制御盤

・インバータ制御

・到着チャイム

・遠隔監視装置

施工前
V_ヴェルデ夕陽丘 049
施工後
IMG_2812

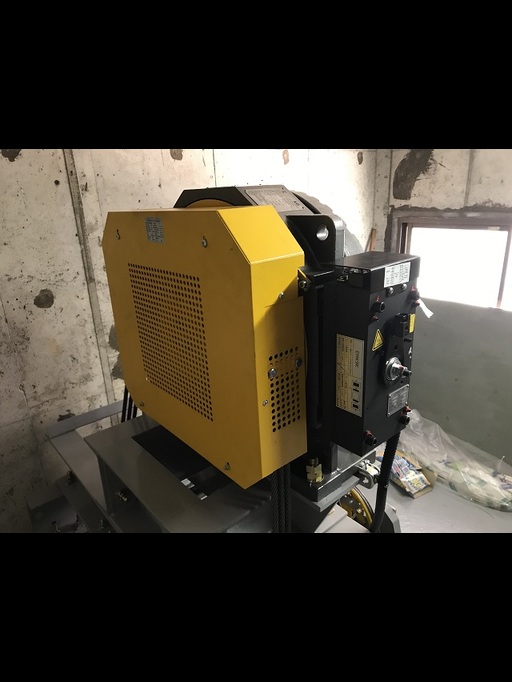

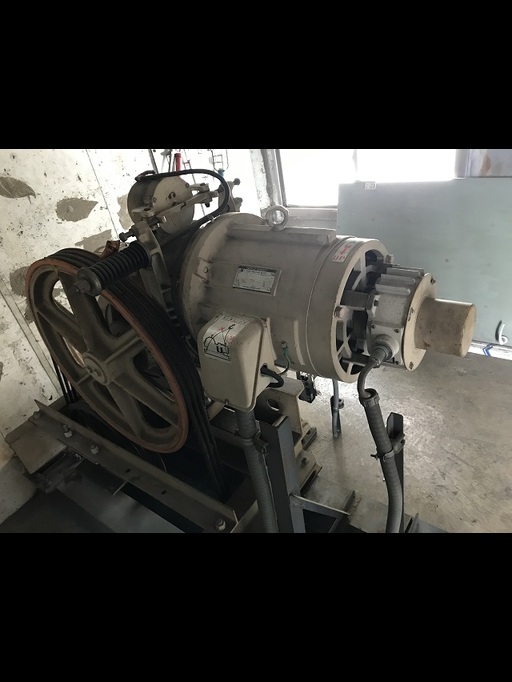

巻上機・モーター

・ウォームギヤ→ギヤレス

・電動機4.5kw→3.0kw(PMモーター)

・12φ3本

・床防塵塗装

施工前
V_ヴェルデ夕陽丘 0381
施工後
IMG_28010

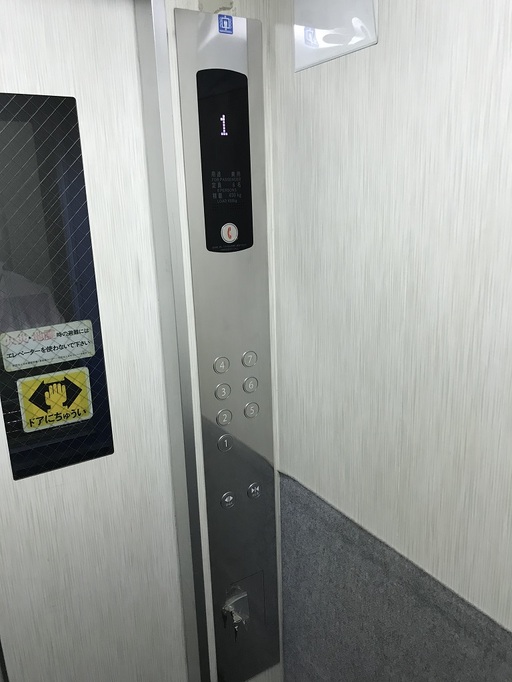

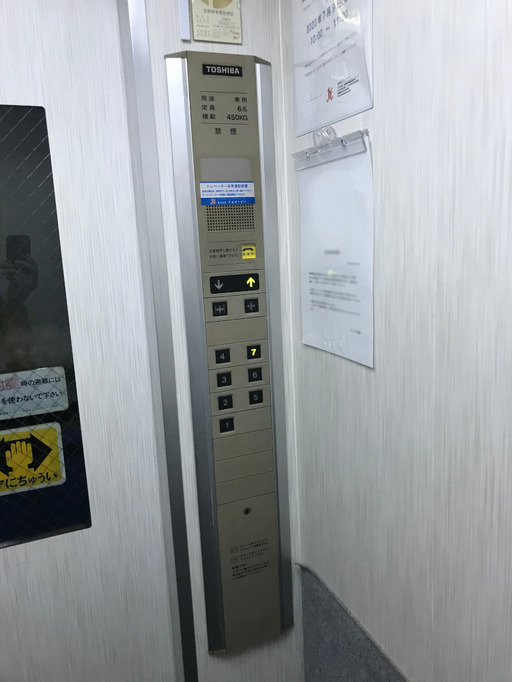

カゴ操作盤

・ステンレス製ビーズブラスト仕上げ

・表示部:ドットマトリックス方式、白色

・管制表示:LED、赤色

施工前
V_ヴェルデ夕陽丘 019a
施工後
aIMG_2784

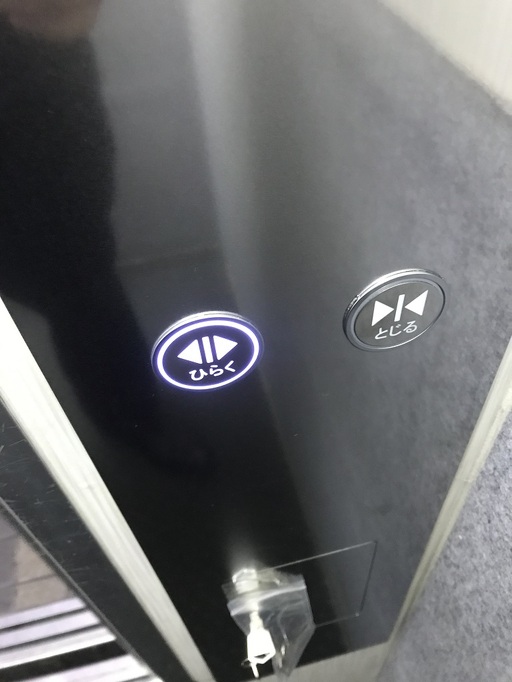

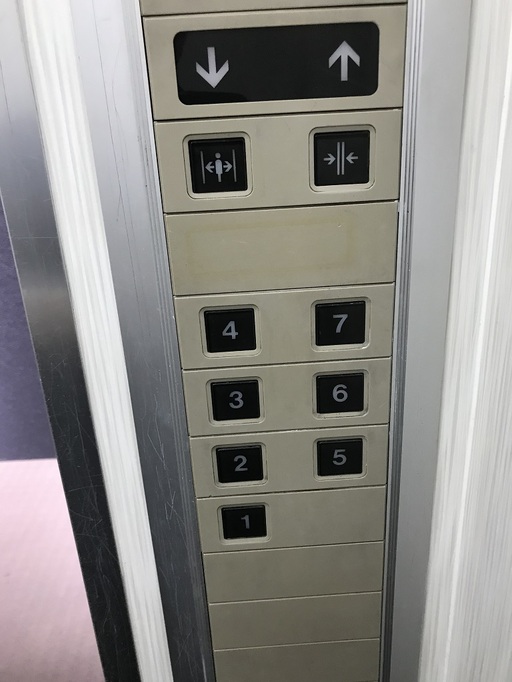

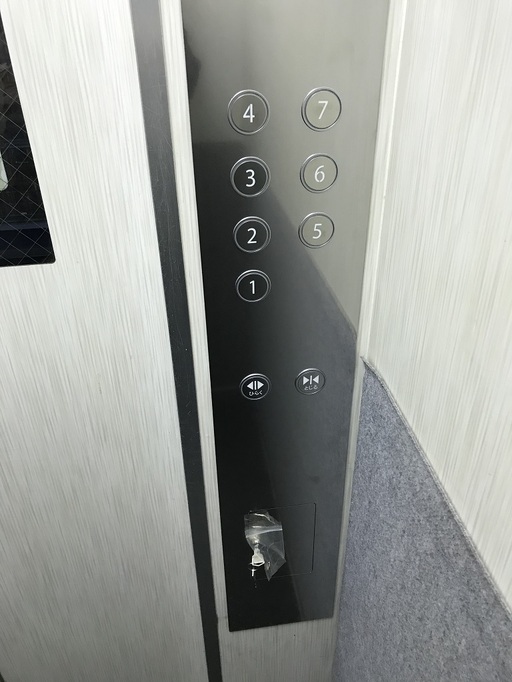

カゴ操作盤押釦

・丸形 点灯時白
施工前
aV_ヴェルデ夕陽丘 020
施工後
aIMG_2785
aIMG_2791

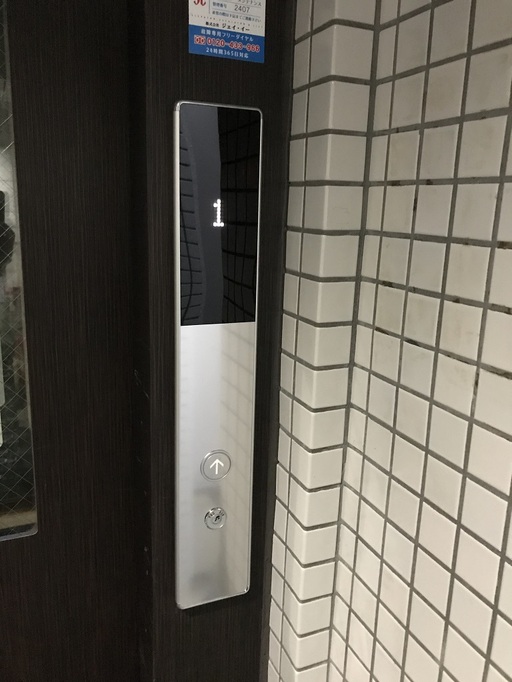

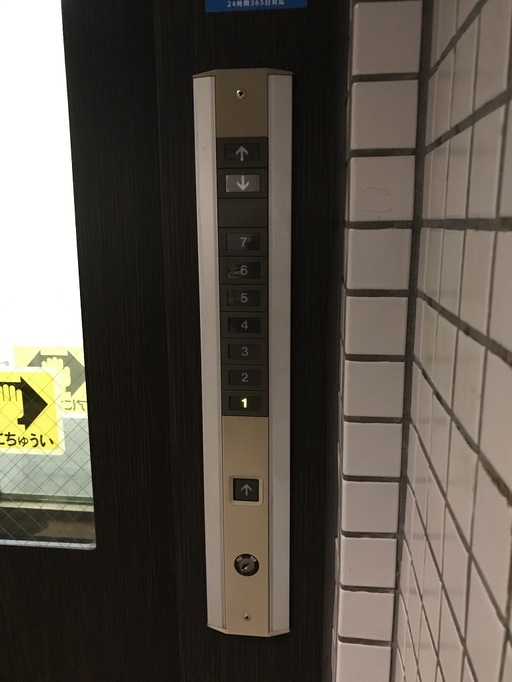

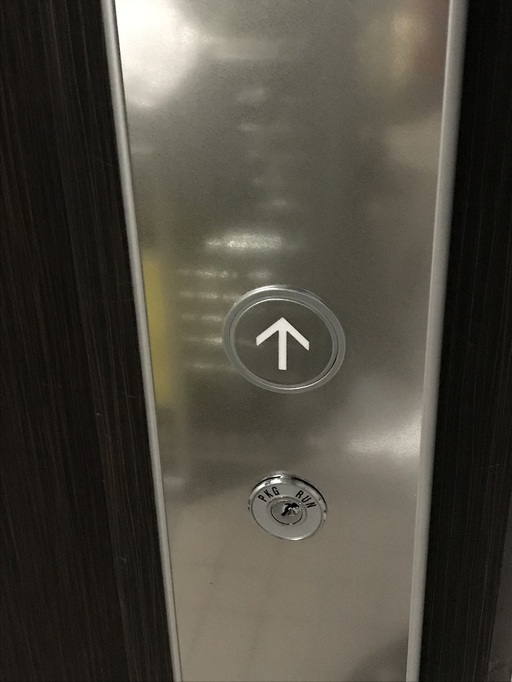

乗場操作盤

・ステンレス製ビーズブラスト仕上げ

・表示部:ドットマトリックス方式、白色

・管制表示:LED、赤色

施工前
aV_ヴェルデ夕陽丘 012
施工後
aIMG_2780
aIMG_2783

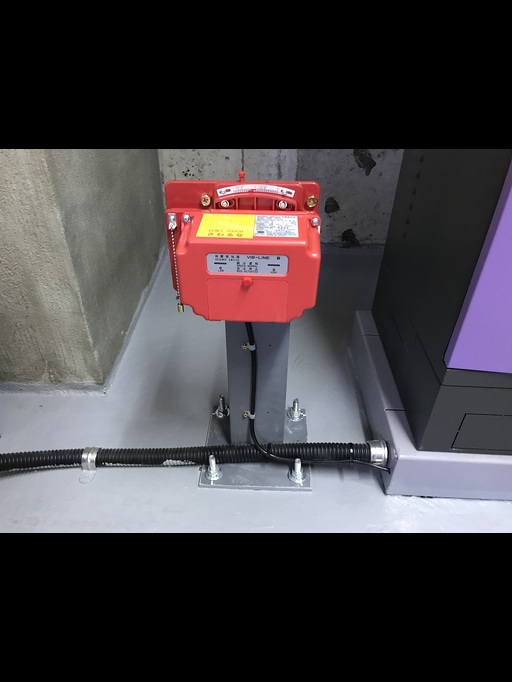

管制運転装置(S波地震感知器)

・S波(主要動)感知器(2段階)

・機械室内設置

新規取付
aIMG_2832

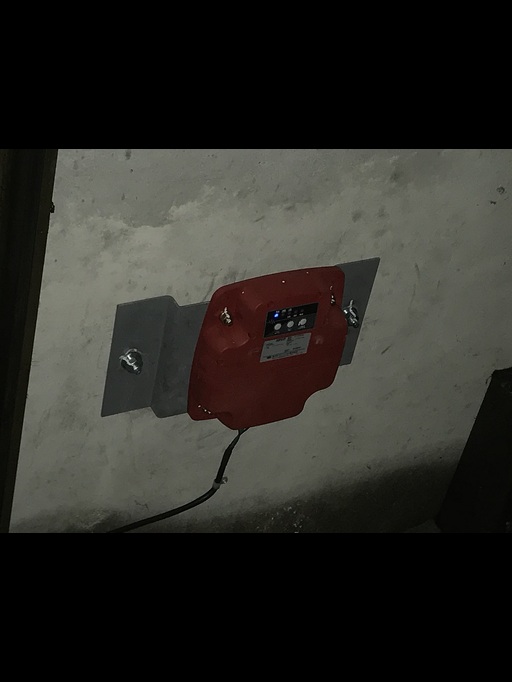

管制運転装置(P波地震感知器)

・P波(初期微動)感知器

・ピット内設置

新規取付
aIMG_2867

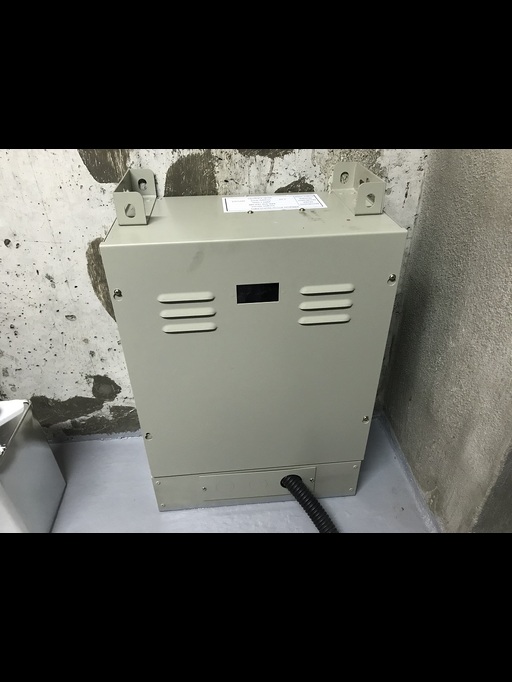

管制運転装置(停電時自動着床装置)

・機械室内設置
新規取付
aIMG_2833
